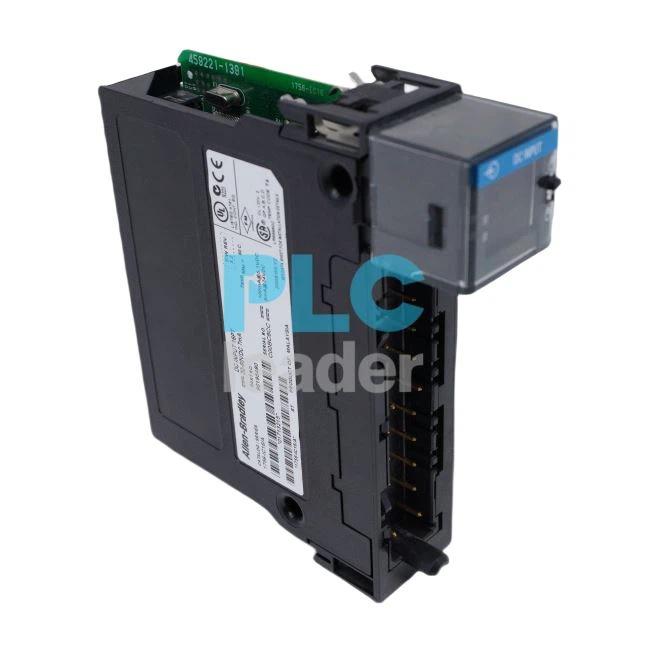

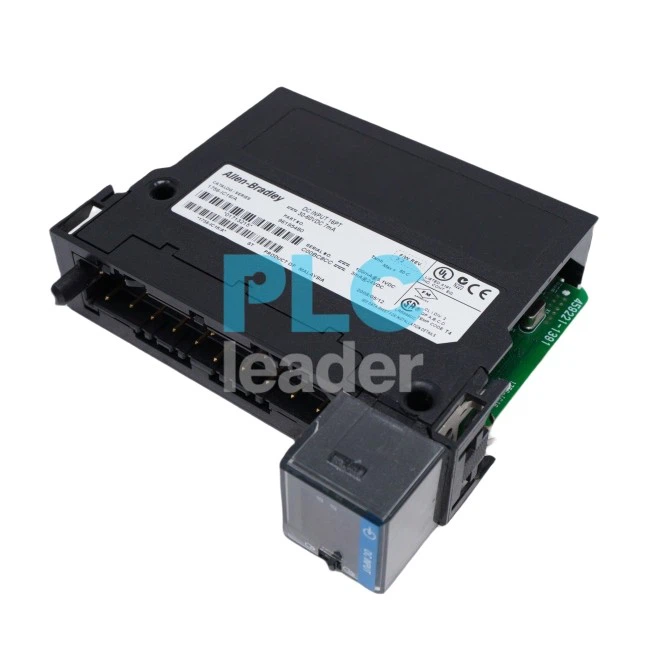

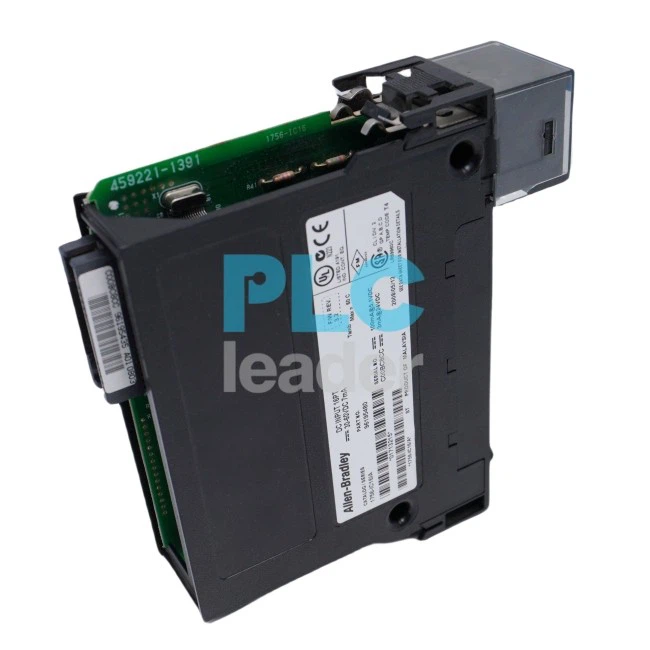

Allen Bradley 1756- IC16 Contrôlogix 16 PT 48V DC D / I



Description

Le1756- ic16est un module d'entrée DC de la série Contrôlogix qui est fabriquée par Allen-Bradley. Lors de l'installation du module, suivez les directives de sécurité pour éviter d'endommager l'équipement. L'alimentation de l'appareil doit être désactivée pour éviter tout choc électrique à la personne qui remplace l'équipement et pour protéger les dispositifs périphériques. Le 1756- ic16 a des blocs de terminaux qui sont les 1756- tbnh et 1756- tbsh. La dissipation de puissance maximale de 5,2 W à 60 degrés Celsius et la dissipation thermique est de 17,73 Btu / heure.

LeAllen-Bradley 1756- IC16est un module ponctuel {{0}} qui appartient au système Contrôlogix. Ce module d'entrée CC particulier a 8 points par groupe et nécessite un boîtier de bloc 2 0, soit un boîtier à borne amovible, qui peut être le 1756- TBNH ou le 1756-} TBSH, pour qu'il soit connecté au châssis contrôlogix 1756. Le 1756- IC16 a une tension d'entrée nominale de 48V DC et une catégorie de tension similaire, à 48V DC puits. Sa plage de tension de fonctionnement varie en fonction de la température; À 60 degrés Celsius, il varie de 30 à 55V DC et à 55 degrés Celsius, il passe de 30 à 60V DC. Le courant du plan arrière de ce module à 5,1 V est de 100 mA, tandis qu'à 24 V, il est de 3 mA. Pour le courant pendant un État, il a un minimum de 2 mA à 30 V et un maximum de 7 mA à 60 V. Le 1756- IC16 a une dissipation de puissance maximale de 5,2W à 60 degrés Celsius et une dissipation thermique maximale de 17,73 Btu / h. Il a également un courant d'intrus maximal de 250 mA. Le délai de retard d'entrée pour les offres et les opinions diffèrent. Pour off-Oat, il y a un délai matériel allant jusqu'à 1 ms plus un temps de filtre configurable par l'utilisateur de 0, 1 ou 2 ms. Le délai de retard en marche comprend le retard matériel jusqu'à 4 ms plus le temps de filtre configurable par l'utilisateur de 0, 1, 2, 9 ou 18 ms. un adaptateur ou un scanner sur le réseau. Mis à part les données de transfert de blocs et numériques, il transporte également des données spécialisées et analogiques sans instructions de message. Il envoie des données régulièrement entre le contrôleur et les connexions d'adaptateur d'E / S. Il s'agit d'un module standard dans la série de modules de communication Contrôlogix 1756.

Chaque canal de ce module a un temps de retard d'entrée de 1 ms avec des temps de filtre sélectionnables de l'utilisateur de 0} ms, 1 ms et 2 ms. De même, la transition ON TO OFF a un temps de retard matériel maximal de 4 ms et un temps de filtre sélectionnable de 0 ms, 1 ms, 9 ms et 18 ms.

La plage de tension de fonctionnement du 1756- IC16 varie en fonction de la température ambiante de fonctionnement du dispositif. La plage de tension de fonctionnement est 30-55 v DC lorsqu'elle est opérée à 60 degrés (140 degrés F) et 30… 60V CC lorsqu'il est opéré à 55 degrés (131 degrés F). Quelle que soit la température, la tension d'entrée nominale du 1756- IC16 reste à 48VDC.

• 16 entrées numériques isolées

Prend en charge jusqu'à 16 signaux d'entrée numérique 48 V indépendants pour une surveillance et un contrôle précis.

• Traitement des entrées à grande vitesse

Le temps de réponse rapide de 2 ms garantit une détection rapide des changements de signal, cruciale pour les applications sensibles au temps.

• Plage de tension large (30V à 60V CC)

Offre une flexibilité dans la connexion de divers capteurs et commutateurs industriels fonctionnant dans cette plage.

• Communication du plan arrière

Transmission de données efficace dans le plan arrière du châssis Contrôlogix, réduisant la complexité du câblage.

• Isolement électrique

L'isolement 250V entre les canaux d'entrée et le panier de panier améliore la sécurité et la fiabilité.
