Aperçu

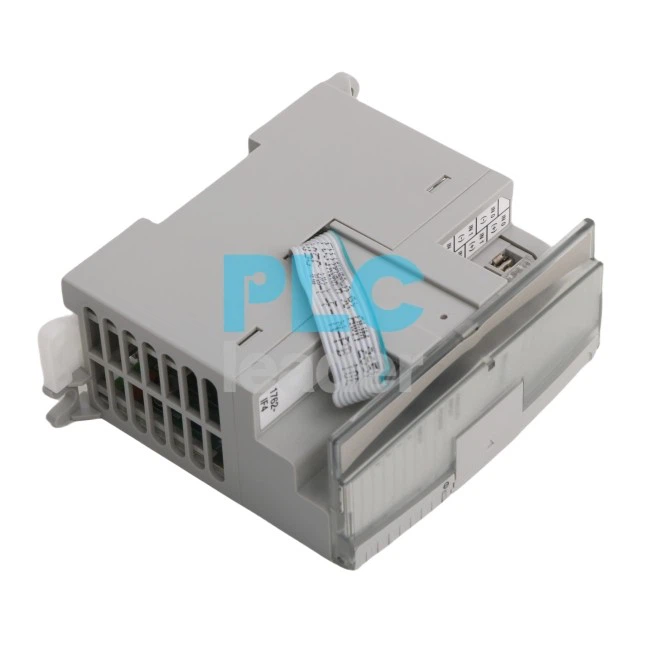

Le1762- if4est un Micrologix 1200 Allen-Bradley avec un module d'entrée analogique de courant / tension de canal 4-. Il a un convertisseur delta-sigma et 4 entrées différentielles (bipolaires). Sa plage de tension de fonctionnement analogique est -10 à 10 volts dc normal et -10. 5 à 10,5 volts DC à grande échelle. Sa plage de courant de fonctionnement analogique est de 4 à 20 mas normale et -21 à 21 mA à grande échelle. Ce module a amélioré la fonctionnalité de Microchix en permettant aux E / S supplémentaires au système. Il nécessite un espacement minimal et peut être monté sur rail DIN ou sur panneau. Le module communique et reçoit des informations sur une alimentation CC de 5 à 24 volts via l'interface de bus 1762.

Directeur des ventes: Vicky // E-mail RFQ:sales7@apterpower.com

Téléphone / WhatsApp:+8618030175807// skype:Live: 2435aba439730baa

Mots-clés: Allen Bradley 1762 Manuel IF4; 1762 IF4 Manuel; 1762 IF4 Prix; Micrologix 1762 IF4; AB 1762 IF4; ALLEN BRADLEY 1762 IF4; 1762 IF4; 1762- IF4 PDF; 1762- IF4 DataSheet Datheet

Le1762- if4est un module d'extension de la famille de produits de 1762. Ce module est un module d'entrée analogique Micrologx qui est utilisé avec Micrologix 11 0 {{2 0}}, 12 0 0 et 1400. Ce module d'extension permet une intégration et un traitement des signaux analogiques, de l'information sur une variable de processus, pour être capable de fournir un affichage informatique via l'interface des machines humaines (HIMI) Acquisition (SCADA), indicateurs électroniques et autres appareils. Il permet également au système de mettre en œuvre le contrôle d'un processus analogique, d'augmenter la précision et les précisions. Les instruments de champ qui génèrent généralement des signaux analogiques sont des émetteurs, des transducteurs, des indicateurs et d'autres appareils. Ce module d'entrée analogique a une plage à grande échelle de -10. 5-10. 5vdc et 0-21 ma avec une résolution de 15 bits en mode bipolaire. Il a un analogue intégré à des circuits numériques à l'aide du mode de conversion Sigma-Delta. La précision globale 1762- IF4õs est de ± 0,32% à pleine échelle @ -20 é65 ¡C (-4 ¡Fé149 ¡F) ± 0,24% à pleine échelle @ 25 ¡C (77 ¡f). Ce module d'entrée analogique est capable de recevoir des signaux d'entrée provenant de types de capteurs qui sont des émetteurs de fil 2- et 3- ou des émetteurs de câbles alimentés en boucle et 4- transmetteurs de fil. La répétabilité du module est de ± 0,12% et l'isolement du groupe d'entrée de la tension de travail nominale 30V AC / 30V CC (4) (IEC classe 2 isolant renforcé) Type de type: 500V AC ou 707V CC pendant 1 min. Le 1762- IF4 a une protection d'entrée de courant interne de ± 32 mA et une protection d'entrée de tension de ± 30V. Des diagnostics de canal supplémentaires sont fournis, tels que sur ou sous la plage ou la condition de circuit ouvert par bit en rapportant pour les entrées analogiques. Ce module est également fourni avec une LED d'alimentation du module qui s'allume lorsque l'alimentation est appliquée. S'il est utilisé avec Micrologix 1100, jusqu'à quatre (4) 1762- Les modules d'expansion IF4 peuvent être utilisés. Avec Micrologx 1200, six (6) modules sont pris en charge tandis que jusqu'à sept (7) 1762-} IF4 peuvent être installés avec Micrologix 1400. Cette dimension de 1762- IF4 est de 90 x 40,4 x 87 mm (3,54 x 1,59 x 3,43 in.) Compte tenu des onglets de motif lbs.) Avec un poids de 235 g (8,28 oz). Il a un tirage au courant de bus 40 Ma @ 5V DC 50 MA @ 24V DC. Semblable aux autres modules 1762, le 1762-} IF4 nécessite un dégagement de 50,88 mm ou 2 pouces de chaque côté. Le module 1762- IF4 a une paire de commutateurs internes pour la configuration du signal d'entrée. Chaque commutateur a un sélecteur intégré qui est défini individuellement pour sélectionner si la tension ou le signal de courant sera utilisé. Par défaut, ce module est défini sur le type de signal d'entrée actuel. Ce module occupe 7 mots où les quatre (4) registres sont utilisés pour stocker le signal analogique converti numériquement. Les mots 4 et 5 sont utilisés pour les diagnostics du module tandis que le mot 6 est un registre réservé. L'utilisateur n'a pas besoin de configurer manuellement ces registres car ils sont automatiquement générés une fois la configuration réussie. Le type de données d'entrée configurable est pour le format brut / proportionnel et mis à l'échelle pour le format PID. Les registres créés sont les bits d'état généraux pour l'entrée et la sortie, le drapeau sur la gamme et les drapeaux sous la rangement.

Q: 1. Combien de ce module puis-je installer dans chaque contrôleur MicroGix?

R: Si utilisé avec Micrologix 1100 jusqu'à quatre (4) est pris en charge, six (6) avec Microchix 1200 et sept (7) avec Microchix 1400.

Q: 2. Puis-je utiliser ce module d'un circuit alimenté en boucle?

R: Oui, ce module prend en charge la configuration des fils 2 et 3 qui est un circuit alimenté en boucle.

Q: 3. Quels sont les types de signaux compatibles à ce module?

A: Ce module prend en charge 4-20 ma et -10-10 signaux analogiques VDC.

Chez PLC Leader, vous travaillerez avec un gestionnaire de compte dédié axé sur vos besoins uniques. Nous priorisons la qualité, la vitesse et la rentabilité, assurant une communication transparente et des solutions opportunes. Bénéficier de la livraison mondiale rapide via des transporteurs de confiance comme UPS, FedEx et DHL. Notre inventaire étendu et nos relations solides de fournisseurs garantissent des prix compétitifs et une qualité sans compromis à chaque partie.

EstAllen Bradley1762- if4Pas la partie que vous voulez?

Consultez le reste de notre site Web pour voir ce que nous avons d'autre à offrir!

étiquette à chaud: 1762- IF4 Module d'entrée analogique Allen Bradley Microchix 4 points, 1762- IF4 ALLEN BRADLEY MICROLOGIX 4 POINT MODULES D'ENTRÉE ANALOG, actionneurs électriques, encodeur, démarreurs à moteur, relais, capteurs, bornes
